Hej där! Som leverantör av CY -screenad kabel blir jag ofta frågad om vikten av Cy -skärmad kabel per enhetslängd. Det är en avgörande fråga, särskilt för de inom elektriska och byggbranscher där precision och effektivitet är viktig. Så låt oss dyka in i det.
Förstå Cy Screened Cable
Först och främst, vad är CY -screenad kabel? Det är en typ av kabel utformad med ett speciellt screeningskikt för att skydda de inre ledarna från elektromagnetisk störning (EMI). Detta gör det idealiskt för användning i miljöer där det finns mycket elektriskt brus, som industriella inställningar, datacenter och till och med vissa bostadsansökningar.
Konstruktionen av CY -skärmad kabel involverar vanligtvis flera lager. Du har de inre ledarna, som vanligtvis är gjorda av koppar på grund av dess utmärkta konduktivitet. Sedan finns det isoleringsskiktet, som hindrar ledarna från kort. Och naturligtvis allt - viktiga screeningskikt, som kan tillverkas av olika material som aluminium eller kopparfläta.
Faktorer som påverkar vikten per enhetslängd
Vikten på Cy -skärmad kabel per enhetslängd är inte en storlek - passar - allt nummer. Det finns flera faktorer som spelar in:
Ledarstorlek
Storleken på ledarna inuti kabeln är en viktig faktor. Större ledare betyder mer koppar, och koppar är en relativt tung metall. Till exempel kommer en kabel med tjockare mätledare att väga mer per meter jämfört med en kabel med tunnare mätledare. Om du använder en kabel för höga aktuella applikationer behöver du troligtvis större ledare, vilket kommer att öka den totala vikten.
Isoleringsmaterial
Den typ av isolering som används påverkar också vikten. Olika isoleringsmaterial har olika tätheter. Vissa vanliga isoleringsmaterial inkluderar PVC (polyvinylklorid) och XLPE (tvärlänkad polyeten). PVC är i allmänhet tyngre än XLPE. Så om en CY -skärmad kabel använder PVC -isolering kommer den att vara tyngre per enhetslängd än en med XLPE -isolering.
Screeningsmaterial
Screeningskiktet kan lägga till en betydande vikt. Som nämnts tidigare kan screeningen vara gjord av aluminium eller kopparfläta. Aluminium är lättare än koppar. Så en kabel med ett aluminiumscreeningslager kommer att vara lättare än ett med ett koppar -screeningskikt.
Antalet kärnor

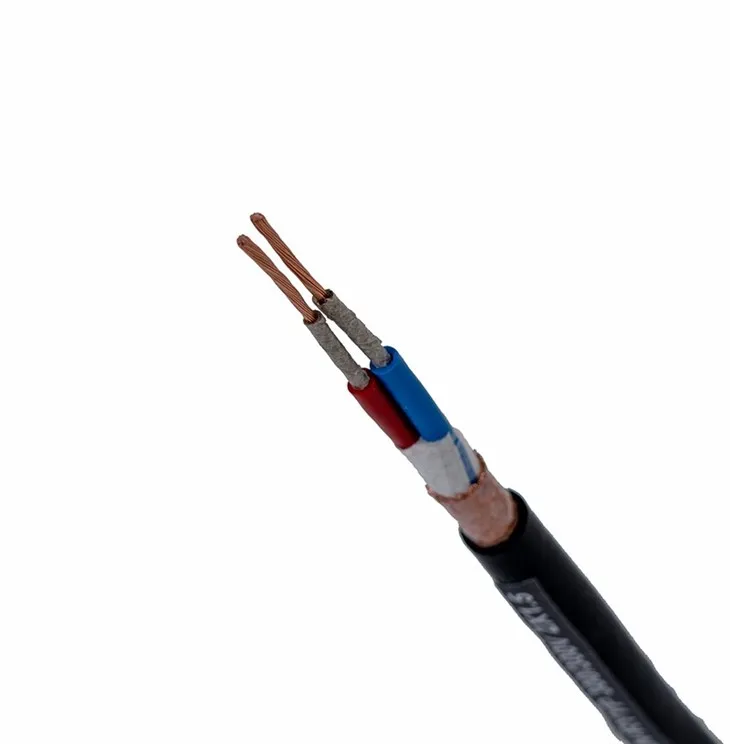

Ju fler kärnor en kabel har, desto tyngre blir den. En multi -kärnkabel innehåller flera ledare i en enda mantel. Till exempel kommer en [multi -kärnskyddad styrkabel] (/kontroll - kabel/screened - styrning - kabel/multi - kärnor - skärmad - styrning - kabel.html) att väga mer per meter än en enda kärnkabel eftersom den har mer ledare och isoleringsmaterial.
Beräkna vikten per enhetslängd
Att beräkna den exakta vikten per enhetslängd på CY -skärmad kabel kan vara lite knepigt på grund av alla dessa faktorer. Men här är en allmän strategi:
-
Bestämma ledarnas vikt: Du kan använda kopparens densitet (cirka 8,96 g/cm³) och tvärområdet för ledarna för att beräkna sin vikt per enhetslängd. Om du till exempel har en kopparledare med ett tvärsnittsarea på 1 mm², och du vill hitta vikten per meter, konverterar du först området till cm² (1 mm² = 0,01 cm²). Then, using the density formula (m=\rho V) (where (m) is mass, (\rho) is density, and (V) is volume), and since (V = A\times l) (where (A) is the cross - sectional area and (l) is the length), for a 1 - meter length ((l = 100) cm), the mass of the copper conductor is (M = 8,96 \ Times0,01 \ Times100 = 8,96) gram.
-
Lägg till isoleringens vikt: Du måste känna till isoleringsmaterialets densitet och dess volym. Volymen på isoleringen kan beräknas genom att subtrahera volymen på ledarna från den totala volymen på kabeln vid isoleringsskiktet.
-
Inkludera vikten på screeningskiktet: I likhet med ledare och isolering beräknar du vikten på screeningskiktet baserat på dess materialdensitet och volym.
-
Summa upp allt: Tillsätt vikterna för ledare, isolering och screeningskikt för att få den totala vikten per enhetslängd på kabeln.
Exempel på vikt per enhetslängd
Låt oss ta en titt på några vanliga typer av Cy -skärmad kabel och deras ungefärliga vikter per enhetslängd:
[10*2 Kontrollkabel] (/Kontroll - kabel/screened - Kontroll - Kabel/10 - 2 - Kontroll - kabel.html)
En 10*2 -styrkabel har vanligtvis 10 par ledare. Förutsatt att det har kopparledare, PVC -isolering och ett aluminiumscreeningslager, kan vikten per meter vara cirka 1,2 - 1,5 kg. Den exakta vikten beror på den specifika ledarstorleken och isoleringstjockleken.
[Aluminium Skärmad styrkabel] (/Kontroll - kabel/screened - Kontroll - Kabel/aluminium - Skärmad - Kontroll - kabel.html)
Som namnet antyder har denna kabel ett aluminiumscreeningslager. Om det är en enda kärnkabel med en liten mätare kopparledare och XLPE -isolering, kan vikten per meter vara så låg som 0,2 - 0,3 kg.
Vikten av att känna till vikten per enhetslängd
Att känna till vikten per enhetslängd på Cy -skärmad kabel är viktigt av flera skäl:
Installation
När du installerar kablar, särskilt i stora projekt, är vikten av vikt. Tyngre kablar kan kräva fler stödstrukturer, och de kan vara svårare att hantera. Om du installerar kablar i en högbyggnad eller en lång avstånd underjordisk tunnel, måste du planera för vikten för att säkerställa en smidig installationsprocess.
Frakt och förvaring
Kabelens vikt påverkar fraktkostnaderna. Tyngre kablar kommer att kosta mer att transportera, och de tar också mer lagringsutrymme. Genom att känna till vikten per enhetslängd kan du bättre uppskatta frakt- och lagringskrav.
Designöverväganden
Ingenjörer måste ta hänsyn till kabelns vikt när du utformar elektriska system. Vikten kan påverka den mekaniska spänningen på kabelstöden och andra komponenter i systemet.
Slutsats
Så, som ni ser påverkas vikten av Cy -skärmad kabel per enhetslängd av flera faktorer, inklusive ledarstorlek, isoleringsmaterial, screeningmaterial och antalet kärnor. Det är inte ett enkelt nummer, men med lite kunskap och vissa beräkningar kan du få en bra uppskattning.
Om du är på marknaden för CY -skärmad kabel, oavsett om det är en [10*2 -styrkabel] (/kontroll - kabel/screened - Kontroll - kabel/10 - 2 - Kontroll - kabel.html), [Aluminium Shielded Control Cable] (/Control - Screened - Control - CONTROL - CABLE/ALUMINIUM - SHIESTED - CONTROL - CABLE.HTML), eller [[Kabel/screened - Kontroll - Kabel/kabel/aluminium - Skärmad - Kontroll - Kabel.html), eller [CONTURED - Kontroll - Kontroll - Kabel/kabel/kabel/kabel - Skärmad styrning - Kabel. Kabel/multi - kärna - skärmad - kontroll - kabel.html), vi är här för att hjälpa. Vi kan ge dig detaljerad information om vikten per enhetslängd på våra kablar och hjälpa dig att välja rätt kabel för ditt projekt. Känn dig fri att nå ut till oss för mer information och för att starta en upphandlingsdiskussion.
Referenser
- Elektrisk ledningshandbok, olika utgåvor
- Kabelstillverkningsindustrins standarder och riktlinjer
