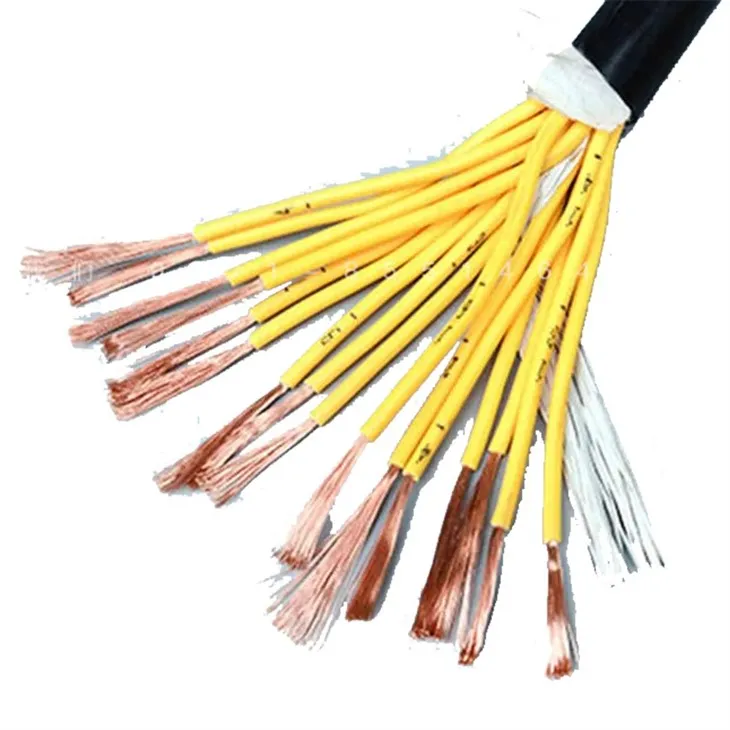

Kontrollpanelens kablar är flerledarkablar som används i automations- och instrumenteringsapplikationer. kontrollpanelens kablar kan mäta och reglera överföringar av automatiserade processer. Manöverpanelens kablar är ofta UL-klassade och/eller CSA-klassade.
PVC-ljuskontrollkabel, PVC-isolerad PVC-mantlad kontrollkabel. k: Styrkabel, den första v: Isoleringsmaterial polyvinylklorid, den andra v: Mantelmaterial polyvinylklorid, p: Skärmad kabel, det finns ett lager av metallskärmande lager i kabeln.

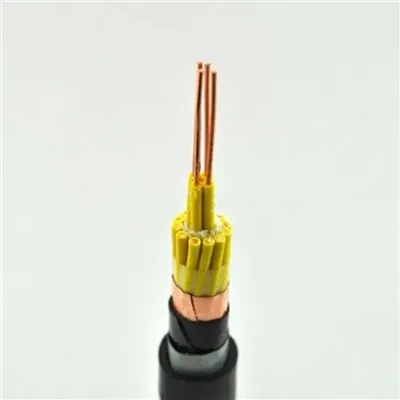

Ljuskontrollkabel 2.5 Sy-kabel
Tekniska parametrar för modell av KVV-styrkabelspecifikationer
● Märkströmsfrekvensspänningen Uo/U är 450/750V.
● Den tillåtna långtidsdriftstemperaturen för kabelledaren är 70 grader.
Styrkabelns kärna är en kopparkärna, det nominella tvärsnittet är 2,5 mm2 och under, 2 ~ 61 kärnor; 4 ~ 6mm2,2 ~ 14 kärnor; 10mm2,2 ~ 10 kärnor. Kontrollkabelns driftstemperatur: Gummiisoleringen är 65 grader, PVC-isoleringen är 70 grader och 105 graders två grader.
KYJY kontrollkabel är en lågspännings flamskyddad kopparkärna tvärbunden isolerad ståltejp armerad PVC-mantlad kontrollkabel. KYJY styrkabel är tillverkad enligt GB/T9330.3-2008 standard.

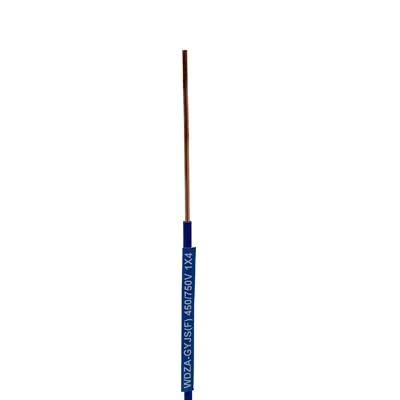

Brandledningskabel, XLPE-typ tvärbunden polyeten, kärntråd tvinnad syntetisk kabel, kärntrådsfärg överensstämmer med GB/T 5023.1 lämplig för märkspänning 450/750V läggningstemperatur inte lägre än 0 grader.

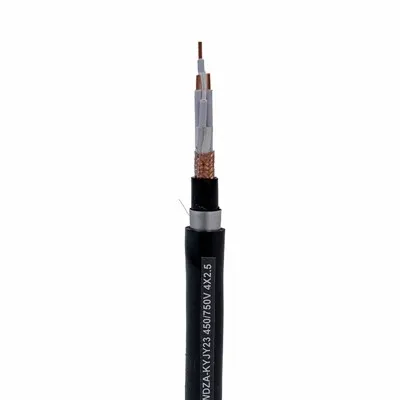

Styrkabel med 4 ledare, byj-styrkabel är lämplig för märkspänning 450/750V polyvinylkloridmantel, XLPE-typ tvärbunden polyeten, kärntråd tvinnad syntetisk kabel, kärntrådsfärg i linje med GB/T 5023.1 och JB/T 8734.1 föredraget kromatografiskt val.
Styrkabeln är en PVC-isolerad och PVC-mantlad kontrollkabel lämplig för industri- och gruvföretag, energi- och transportavdelningar, för AC-märkspänning under 450/750 volt för att styra, skydda ledningar och andra tillfällen.
4-ledare skärmad styrkabel, lämplig för märkspänning 450/750V drifttemperatur är inte högre än 70 grader, installationstemperatur är inte lägre än 0 grader.
Skillnaden mellan styr- och instrumentkabel används huvudsakligen. Antingen kan vara solid eller strandad. Tillbaka på den "goda gamla tiden" behövde manöverpanelens kablar (för motorer) ha större tråd än instrumentkablar för att klara de större strömmar som krävdes för motorstartarna. De avslutades vanligtvis under skruvterminaler, och solid tråd gör denna avslutning enklare.
Instrumentkablarna hade mindre diameter och ofta gjorda av tvinnad tråd som är mer flexibel. Idag, med ökad användning av elektroniska startkontroller, är det främst ställverk (brytare) styrledningar som behöver den större diametern ledning.
Den andra skillnaden mellan de två typerna är att instrumentkabeln vanligtvis är ett skärmat (skärmat), tvinnat par. Denna konstruktion tjänar till att minimera "överhörning" (induktiv koppling) som orsakar felaktiga avläsningar för instrumenteringen. Kontrollpanelens kablar, vars kretsar arbetade med 125 VDC, 110 VAC eller 220 VAC nivåer, var i allmänhet immuna mot detta, och krävde därför ingen avskärmning.
Idag, när styrsignalerna körs på 24 VDC, rekommenderas den skärmade tvinnade parkonstruktionen även för dem.
Du måste fortfarande vara försiktig med nivåseparation, men så länge du har att göra med låga DC-spänningar (max 28 V), resistiva belastningar och använder skärmade partvinnade kablar, kan du kombinera styr- och instrumenteringskärnorna till en enda kabel där behövs. (Det är fortfarande bättre att hålla dem åtskilda.) Du bör också hålla induktiva belastningar (som solenoider och reläer) åtskilda från instrumenteringen, eftersom de kan skapa höga induktiva spikspänningar när de är strömlösa.
Du måste fortfarande välja en trådstorlek som är tillräcklig för att klara maximal ström och isolerad för maximal spänning.
Kan du använda en kontrollpanelkabel för ström
Kontrollpanelens ledningar överför direkt elektrisk energi från kraftsystemets kraftdistributionspunkt till kraftanslutningsledningarna för olika elektrisk utrustning, medan elektriska kraftkablar huvudsakligen används för överföring av stark elektrisk energi vid generering, distribution, överföring, transformation, och strömförsörjningsledningar, och strömmen som passerar är stor. Elkabeln används i kraftsystemets huvudledning för att överföra och distribuera elektrisk energi med stor funktion.
Kontrollpanelens ledningar tillverkas i enlighet med de stränga kvalitetssäkrings- och kvalitetskontrollprocesserna. Syftet är att erbjuda service under den fördefinierade tidsramen, kontrollpanelens kablar kommer att fungera felfritt under hela livet.
Fördelarna med kontrollpanelens kablar inkluderar:
● Lättvikt
● Flexibilitet för att passa alla strukturer
● Mekanisk effektivitet
● Användbar för flera sektorer
● Antistörningsfunktion
● Förlängd livslängd
● Slitstark egenskap
● Icke-frätande material
Även om det finns olika typer av kontrollpanelkablar, har de flesta av dem en liknande konstruktion. De består av sju enskilda trådbuntar. I mitten av en kontrollpaneltråd finns ett enda trådknippe, som omges av sex andra trådbuntar.
De flesta typer av manöverpanelsledningar är gjorda av stål. Med det sagt är vissa av dem gjorda av kolstål, medan andra är gjorda av rostfritt stål. Trådar till kontrollpanelen i kolstål är starkare, men de saknar rostfritt ståls korrosionsbeständiga egenskaper. Oavsett material är kontrollpanelens ledningar redan starka eftersom de är gjorda av flera buntar av tråd.
Hur väljer jag kabelstorlek för kontrollpanelen
Mät först det högsta tillåtna spänningsfallet.
För det andra, beräkna belastningsströmmen.
För det tredje måste du veta att den mest lämpliga kabeln kommer att vara en som har en strömstyrka närmast den beräknade belastningsströmmen. Flera diagram med kabelstorlekar och motsvarande strömklasser är lätt tillgängliga online. Använd ett sådant diagram för att välja en lämplig kabel.
För det fjärde, använd diagrammet för att även lokalisera spänningsfallet i meter eller 100 fot, enligt ditt preferenssystem.
För det femte, använd följande formel för kabelstorlek och strömklass för att beräkna spänningsfallet längs den faktiska längden av ledningskretsen.
● Om du vill beräkna spänningsfallet per meter, (Kretsens faktiska längd x voltfall för 1m) /100
● Om du vill hitta spänningsfallet i 100 fot (Kretsens faktiska längd x voltfall för 100 fot) /100
Efter att ha beräknat ovanstående måste du multiplicera värdet du får med belastningsfaktorn:
Belastningsfaktor=Belastningsström som ska tas av kabel/kabelns märkström (som ska anges i diagrammet du hänvisar till).
Nu har du kommit fram till kabelns spänningsfall när belastningsströmmen passerar genom den.
Om detta värde är mindre än det maximalt tillåtna spänningsfallet, bör storleken på den valda kabeln vara okej.
Om värdet är högre än värdet för det maximalt tillåtna spänningsfallet, måste spänningsfallet för nästa större kabel enligt det refererade diagrammet beräknas. Denna process måste fortsätta tills värdet på spänningsfallet blir mindre än det maximalt tillåtna spänningsfallet.
Hur många kärnor har en kontrollpanelkabel
Antalet kärnor i strömkabeln är relativt litet, inklusive enkelkärna, två kärnor, 3 kärnor, 4 kärnor och 5 kärnor. Enligt kraven på elnätet är det maximala i allmänhet 5 kärnor. Manöverpanelens ledningar används för att överföra styrsignaler, som innehåller ett stort antal kärnor, från 2 kärnor till 61 kärnor eller fler. Manöverpanelens ledningar använder också olika kärntrådsstrukturer och skärmningsåtgärder för att erhålla tillfredsställande elektromagnetiska kompatibilitetseffekter.
Vad är kontrollpanelens kablar gjorda av
En kontrollpaneltråd är gjord av mekanisk kabel (stålrep), som vanligtvis är konstruerad med galvaniserat stål, rostfritt stål eller andra legeringar. Kontrollpanelens ledningar är en sammansättning eller ett system av kablar och komponenter, såsom en kula och skaftbeslag, där det finns en ingång eller åtgärd som orsakar en utgång eller ett resultat.
Tips för att installera kablar till kontrollpanelen
● Den ledande kärnan av kablar
För den ledande kärnan behöver du veta vilket material den ledande kärnan är gjord av, hur stor kärnans tvärsnitt är och hur många små fibrer som finns inuti kärnan. Du kommer att kunna överväga lämpliga konstruktionsalternativ för att säkerställa att kabelns överföringseffektivitet inte minskar.
Kärnmaterialet och kärnans tvärsnitt kommer att påverka överföringsavståndet. Antalet små fibrer kommer att öka kärnans mjukhet (öka kabelns böjningsradie) och öka förmågan att absorbera vibrationer som orsakas av det omgivande maskineriet.
● Skärmband av kablar
Avskärmningstejp hjälper till att styra strömkablar för att överföra signaler bättre. De är gjorda av tunn aluminiumfolie eller förtent kopparnät. Materialet tillverkat av aluminiumfolie är ganska solid, så det är nödvändigt att vara uppmärksam på den tillåtna böjningsradien för att undvika att bryta anti-interferensskiktet på kontrollpanelens tråd.
● Spänning av kablar
Driftspänning är också en faktor du bör tänka på när du installerar strömkablar. Normalt kommer kablar med en spänning på 300V/500V eller 0,6/1kV att dras till ett separat kabelrännesystem från system med lågspänning<100V.
Innan du installerar kontrollpanelkabeln måste du noggrant lära dig om projektets tekniska krav för att ha en viss förståelse för driftsmiljön och de föreningar som strömkabeln måste utsättas för varje dag.
Baserat på installationsmiljön klassificeras kontrollpanelens kablar ofta i många typer med funktioner som anti-interferenskablar, olje- och kemikaliebeständiga kablar, brandsäkra kablar, etc.
I processen med att installera kablar till kontrollpanelen finns det två viktiga faktorer som vi måste vara uppmärksamma på installationspositionen mellan strömkablarna och den omgivande temperaturen på strömkablarna.
Båda ovanstående faktorer påverkar direkt strömstyrkan. Det påverkar den elektriska överföringsprocessen för utrustning i produktionsprocessen.
● Installationsposition mellan kraftkablar
För installationsplatsen mellan kablar beror orsaken till skillnaden i strömstyrka på värmen som alstras inuti strömkabeln. Då kommer el att gå förlorad på grund av processen att omvandla elektrisk energi till värmeenergi.
Om kablarna är placerade bredvid varandra, under kraftöverföring, kommer temperaturen mellan kablarna att ge resonans, vilket gör att den totala temperaturen ökar och strömstyrkan i kabeln minskar.
● Strömkabelns omgivningstemperatur.
Installationstemperaturen har stor inverkan på kabelns strömstyrka. En temperatur på 30 grader anses idealisk för ström när förändringskoefficienten inte är för hög, men när temperaturen stiger till 60 grader kommer strömstyrkan att sjunka avsevärt. Därför måste vi, när vi installerar kontrollpanelens ledningar, noga överväga installationsmiljön samt arrangemanget av kablar så att kablarna fungerar med bästa effektivitet.
