Hej där! Som en vanlig leverantör av husledningar får jag ofta frågan om spänningsfall i de ledningar vi använder varje dag i våra hem. Så låt oss dyka rakt in i det och bryta ner vad spänningsfallet handlar om i vanlig husledning.
Vad är spänningsfall egentligen?
Spänningsfall är i princip den spänningsminskning som uppstår när elektrisk ström flyter genom en tråd. Elektrisk ström är som vatten som rinner genom ett rör. Precis som vatten tappar trycket när det rör sig genom ett långt rör på grund av friktion, förlorar elektrisk ström spänning när den färdas genom en tråd. Denna förlust uppstår på grund av motståndet i tråden.
Tänk på det så här. Du har en strömkälla som en strömbrytare i din elpanel. Den sänder ut en viss mängd spänning, säg 120 volt i en typisk amerikansk hushållskrets. Men när elektriciteten når änden av kabeln, som en glödlampa i ditt vardagsrum, kan spänningen vara lite lägre. Skillnaden mellan startspänningen och slutspänningen är spänningsfallet.
Varför spelar spänningsfall någon roll?
Du kanske undrar varför spänningsfall är en stor sak. Tja, det kan ha några negativa effekter. Om spänningsfallet är för högt kommer elektriska apparater inte att fungera lika effektivt. Till exempel kanske en glödlampa inte lyser så starkt som den borde. Motorer i apparater som kylskåp eller fläktar kan gå långsammare eller överhettas, vilket kan förkorta deras livslängd.
I extrema fall kan överdrivet spänningsfall orsaka säkerhetsproblem. Det kan leda till överhettning av ledningarna, vilket ökar brandrisken. Så det är superviktigt att hålla spänningsfallet inom acceptabla gränser i våra hem.
Faktorer som påverkar spänningsfall i husledningar
Det finns flera faktorer som påverkar spänningsfallet i vanliga husledningar.
Trådmaterial
Materialet i tråden spelar en stor roll. Koppar är ett av de mest använda materialen för husledningar. Det är en bra ledare, vilket betyder att den har lågt motstånd. Det är därför du ofta serKopparkärna polyetenisolerad kabeli hemmen. Aluminium är ett annat alternativ, men det har högre motstånd än koppar. Så för samma längd och tjocklek på tråden blir det mer spänningsfall i en aluminiumtråd jämfört med en koppar.
Trådstorlek
Storleken på tråden, vanligtvis mätt med dess tvärsnittsarea, är också en nyckelfaktor. En större tråd har mindre motstånd. Till exempel har en 12- gauge tråd en större tvärsnittsarea än en 14- gauge tråd. Så, om du kör en lång krets, kommer användningen av en tråd med större mätare att resultera i mindre spänningsfall. Du kan hitta en mängd olika trådstorlekar iHushållsisolerad trådtillgängliga alternativ på marknaden.
Trådlängd
Ju längre tråd, desto mer motstånd har den, och desto större spänningsfall. Om du har en lång kabeldragning från din elpanel till ett uttag i ett långt borta rum, kommer du sannolikt att uppleva mer spänningsfall jämfört med en kortare körning.
Aktuell belastning
Mängden ström som flyter genom tråden spelar också roll. Högre strömbelastningar orsakar mer spänningsfall. Till exempel, om du har flera högeffektsapparater som en mikrovågsugn, en brödrost och en hårtork alla anslutna till samma krets, kommer strömmen som flyter genom ledningen att vara hög, och så kommer spänningsfallet.
Beräknar spänningsfall
Att beräkna spänningsfall kan verka lite komplicerat, men det finns några formler och verktyg tillgängliga. En av de vanligaste formlerna är:
[V_d = 2\ gånger K\ gånger I\ gånger L / CMA]
Där:
- (V_d) är spänningsfallet
- (K) är en konstant (för koppar, (K = 12,9) och för aluminium, (K = 21,2))
- (I) är strömmen i ampere
- (L) är längden på tråden i fot
- (CMA) är trådens cirkulära mil-area
Det finns även miniräknare online som kan göra denna process mycket enklare. Du behöver bara mata in trådmaterialet, storleken, längden och den aktuella belastningen, och det kommer att ge dig det uppskattade spänningsfallet.
Acceptabelt spänningsfall i husledningar
I ett typiskt elektriskt hushållssystem rekommenderar National Electrical Code (NEC) att spänningsfallet på en grenkrets inte bör överstiga 3 % från källan till lasten. Till exempel, i en 120 - volts krets är det maximalt tillåtna spänningsfallet (0,03 x 120 = 3,6) volt. För matare bör det totala spänningsfallet från serviceingången till det yttersta uttaget inte överstiga 5 %.
Hur man minimerar spänningsfallet
Som hustrådsleverantör ger jag ofta mina kunder tips om hur man kan minimera spänningsfallet i sina hem.
Välj rätt trådmaterial
Som jag nämnde tidigare är koppar ett utmärkt val på grund av dess låga motstånd. Om du har råd, gå förKopparkärna polyetenisolerad kabel. Det hjälper till att hålla spänningsfallet till ett minimum.
Använd rätt trådstorlek
För kretsar med hög strömbelastning eller långa körningar, använd en större tråd. Det kan kosta lite mer i förväg, men det kommer att spara pengar på lång sikt genom att minska energisvinnet och förhindra skador på dina elektriska apparater.Hushållsisolerad trådkommer i olika storlekar, så att du kan välja den som passar dina behov.
Håll trådlängden kort
Försök att hålla dina eluttag och armaturer så nära elpanelen som möjligt. Detta minskar längden på tråden och därmed spänningsfallet.
Balansera lasten
Överbelasta inte dina kretsar. Sprid ut högeffektsapparater över olika kretsar för att hålla strömbelastningen på varje ledning inom en rimlig gräns.
Våra gemensamma hustrådsprodukter

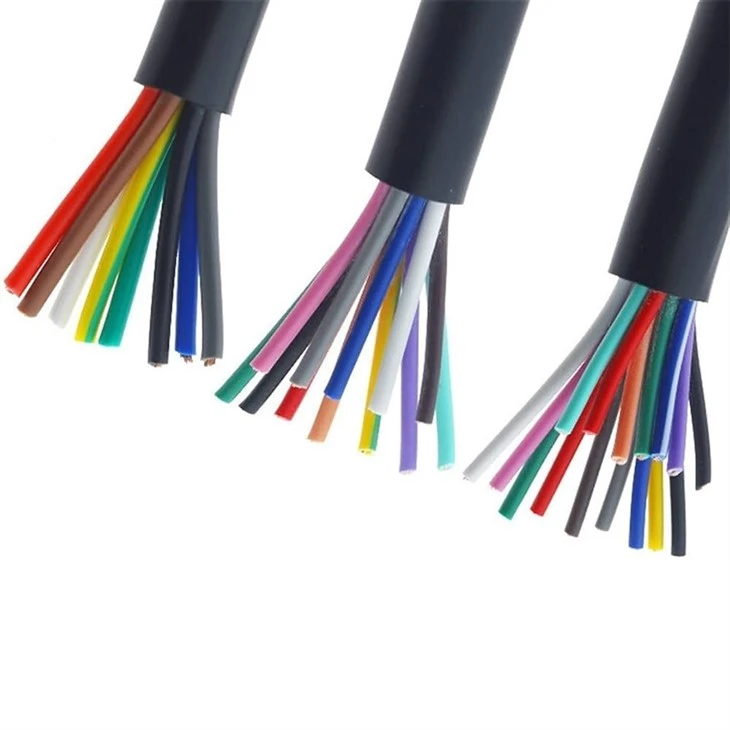

Vi erbjuder ett brett utbud av vanliga hustrådsprodukter, inklusive300/500V PVC-isolerad kabel. Denna kabel är hållbar och designad för att klara de elektriska kraven i ditt hem. VårKopparkärna polyetenisolerad kabelär ett förstklassigt val för kablage med låg resistans. Och vårHushållsisolerad trådkommer i olika storlekar och färger för att möta dina specifika krav.
Kontakta oss för dina behov av hustråd
Om du letar efter en vanlig husledning av hög kvalitet och vill diskutera dina problem med spänningsfall eller göra ett köp, tveka inte att höra av dig. Vi är här för att ge dig de bästa råden och produkterna för att säkerställa ett säkert och effektivt elsystem i ditt hem.
Referenser
- National Electrical Code Handbook.
- Elektriska ledningar Läroböcker för bostäder.
Hoppas den här bloggen har klarat upp några av mysterierna kring spänningsfall i vanliga husledningar. Var försiktig och var säker med dina elinstallationer!
